Устройство и монтаж стропильной системы шатровой крыши Шатровая крыша имеет специфическую стропильную систему и активно применяется в частном домостроительстве. Подобную конструкцию целесообразно возводить на зданиях, квадратных, многоугольных и круглых.

Особенности

Основное отличие шатровых кровель – отсутствие конька. Его функцию выполняет одна центральная опора, к верхней точке которой сходятся все стропильные ноги. Для небольших строений иногда выбирают разновидность лишенную основной стойки. В этой ситуации балки упираются друг на друга, образуя свод.

http://images.vfl.ru/ii/1529645422/de8025d3/22205248.jpg

Готовя чертежи, следует иметь в виду, что вне зависимости от выбранного варианта конструкции, в ней обязательно присутствует ряд следующих элементов:

  • накосные стропила – стоят по скатам и принимают основную нагрузку;
  • нарожники – распределяют вес кровли равномерно на всю площадь;
  • центральная стойка – обеспечивает стабильность шатра и передает ветровые и снежные нагрузки на несущие стены;
  • мауэрлат – брус, устанавливаемый по периметру кровли, служит опорой для стропильных ног;
  • лежень – усиливает жесткость и выполняет роль дополнительной обвязки.

http://images.vfl.ru/ii/1529645504/c828f3c9/22205268.jpg

Характеристики шатровых крыш

Для висячей разновидности характерны такие признаки:

  • стропила устанавливаются непосредственно на балки перекрытия чердака;
  • требуется возведение дополнительных распорок и стяжек;
  • годится для больших зданий;
  • сокращает полезную площадь чердака.

Наслонная:

  • подходит для малых зданий;
  • нагрузки перераспределяются между осевой стойкой и мауэрлатом.

Достоинства и недостатки

Читайте также: Технология стропильной системы мансардной крыши

Основные преимущества:

  • отсутствие фронтонов;
  • меньшая нагрузка на фундамент;
  • сокращение расходов на строительство коробки;
  • здания возводят, игнорируя имеющуюся в регионе роду ветров;
  • чердачное помещение прогревается более равномерно;
  • весной сход талых вод происходит постепенно.

Основной недостаток – большая сложность конструкции. Все элементы трудно содержать в порядке и при этом любой из них при выходе из строя резко снижает устойчивость кровли.

Кроме того, оборудование мансардной жилой комнаты в шатровых крышах обычно вызывает массу трудностей из-за множества опор стропильной системы.

А еще – сэкономленные на фронтоне деньги придется потратить на кровельный материал.

Общие рекомендации

Читайте также: Устройство и монтаж висячей стропильной системы двускатной крыши

Вероятнее всего, попытка самостоятельно соорудить шатровую крышу, без минимального необходимого опыта, завершится провалом. Для работы лучше нанимать профессионала. Мастер примет конкретные решения, учитывая индивидуальные особенности здания и его размеры.

http://images.vfl.ru/ii/1529645460/306f003d/22205253.jpg

Действующий СНИП рекомендует (при длине стропила менее 750 см) ставить опору только в его верхней части. Для элементов протяженностью до 900 см боковые укосины монтируются также и внизу примерно на уровне ¼ высоты.

Вершина шатровой кровли – наиболее сложный и при этом ответственный узел. Вопрос решается двумя методами:

  • установкой центральной опоры (под ней должна находиться несущая стена);
  • соединением пяток накосных стропил без столба (подойдет лишь для небольших зданий).

Нарожники фиксируются либо нижними упорами прямо к накосным стропилам или комбинированным способом.

Мауэрлат из-за специфики шатровой системы принимает на себя значительно большие нагрузки по сравнению со скатной крышей, потому его необходимо усиливать.

Как сделать расчет

Читайте также: Как сделать четырехскатную крышу своими руками

У стандартной крыши шатрового типа обычно есть 4 ската, каждый из которых является равносторонним треугольником.

Угол уклона подбирают на основе:

  • площади здания;
  • климатических особенностей региона.

На основе этих данных в СНИП по таблицам выбирают минимально допустимую крутизну.

Высота центральной опоры определяется в соответствии с теоремой Пифагора, позволяющей вычислить длину сторон прямоугольного треугольника. Кроме того, нетрудно определить искомое значение, измерив расстояние от края кровли до ее центра. Здесь:

  • на бумаге рисуют отрезок в масштабе – 1 метр к 2 см (то есть если у вас получилось, что от середины крыши до стены 5 метров, то отрезок делается 10 см);
  • от нее транспортиром проводят луч на 90 градусов вверх;
  • затем с другого конца отрезка прокладывают гипотенузу (наклонную линию) используя транспортир;
  • после останется только измерить длины вертикальной линии и наклонной и разделить их на 2.

Для тех, кому неинтересно производить вычисления, в Сети есть немало специализированных онлайн-калькуляторов.

Строительство шатровой крыши – инструкция

В нашем примере здание имеет стены по 10 метров. Для центральной опоры используется брус толщиной в 15 см и длиной в 6 метров. Такие размеры позволят создать шатер с уклоном сторон в 25 градусов.

http://images.vfl.ru/ii/1529645543/88177e16/22205272.jpg

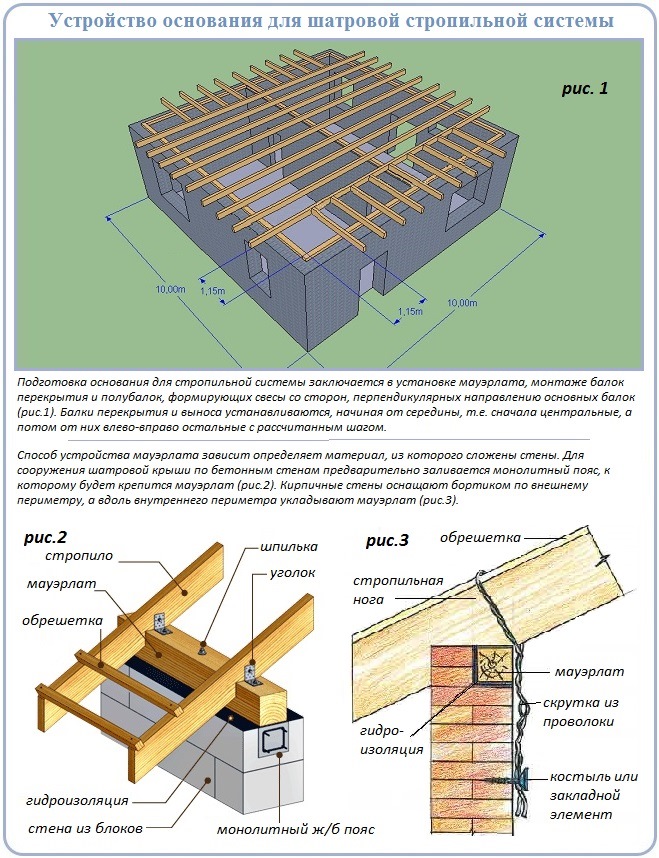

Сначала монтируют мауэрлат по периметру здания. Его укрепляют на торце стен с помощью заложенных при их возведении шпилек.

http://images.vfl.ru/ii/1529645580/5a0842ba/22205277.jpg

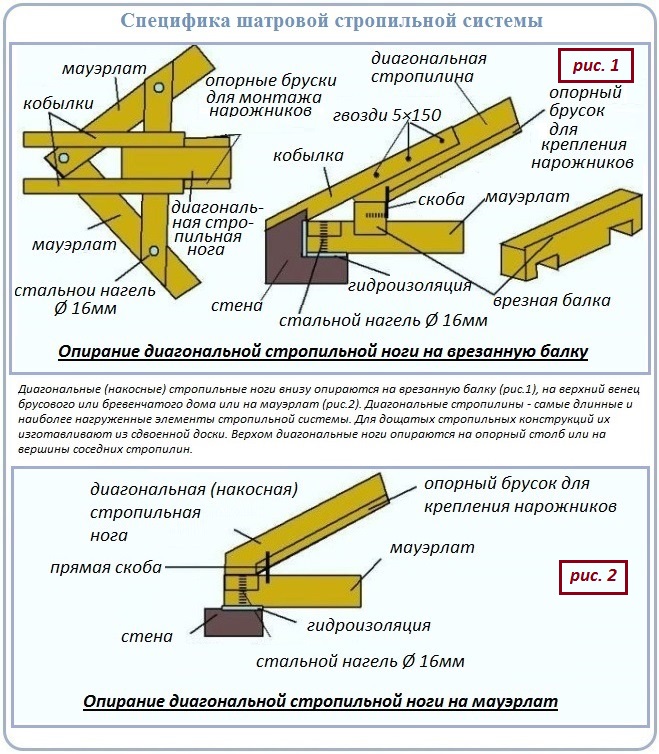

Далее готовят нижние и верхние пятки и приступают к креплению касаурин (это 4 угловых накосных стропила). Сначала устанавливают два по одной диагонали, а затем и оставшуюся пару. Вверху и снизу крепление осуществляется армирующими уголками и гвоздями.

http://images.vfl.ru/ii/1529645620/2cf845b1/22205281.jpg

В нашем примере накосные стропила имеют длину в 9 метров (с учетом выноса). Для этих параметров оптимальные габариты бруса:

  • толщина 6,5 см;
  • ширина – 30.

Их соединение осуществляют также стальными уголками и саморезами. Крепежные элементы необходимо устанавливать с обеих сторон.Устройство и монтаж стропильной системы шатровой крыши

http://images.vfl.ru/ii/1529645696/780915ff/22205307.jpg

На установленных накосных элементах отмечают места крепления нарожников – это довольно сложная операция, ведь боковых стропил в шатровой крыше много, и они отличаются по размерам. К тому же торцы их следует обрезать под разными углами.

Чтобы накосные элементы не прогибались, под них устанавливают и вертикальные опоры. Они представляют собой длинную прямоугольную рамку, занимающую всю стену и имеющую внутренние стойки, расположенные под каждой стропилиной. Для этого берут доску 50 на 100 мм.

На последнем этапе останется выровнять концы стропил. Для этого натягивают веревку и по ней обрезают излишек. Затем к торцам крепят ветровую доску. Ее габариты должны позволить в будущем спрятать материал подшивки свесов.
